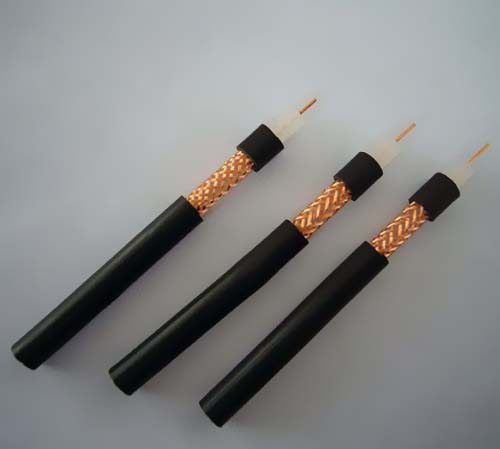

一般來說，咱們工程中運用的模擬量信號電纜都是屏蔽電纜，特別是注意在輻射的時分與動力電纜要分隔敷設。首要屏蔽層肯定是要接地的，不然還談什么電磁屏蔽，不接地底子起不到屏蔽的效果。其次，是單端接地仍是兩段接地，這個問題困擾我很久了。從避免暫態過電壓的視點來看，屏蔽層選用兩點接地較好，兩點接地使得電磁感應在屏蔽層上發生一個感應縱向電流，該電流發生一個與主攪擾相反的二次場，抵消主攪擾場的效果，使得攪擾電壓下降?？墒牵瑑牲c接地有兩個很大的問題，榜首，當接地網上呈現短路電流或許雷擊電流的時分，因為接地兩點的電位不同，使得屏蔽層內或許呈現電流，電流過大會焚毀屏蔽層，第二，電流不大也會對電信號形成攪擾。所以，在PLC體系中，假如電磁攪擾不是特別兇猛的狀況下，盡量選用單端接地。

屏蔽線的接地有三種狀況，即：單端接地方法、兩頭接地方法、屏蔽層懸浮。

（1）單端接地方法：假定信號電流i1從芯線流入屏蔽線，流過負載電阻RL之后，再經過屏蔽層回來信號源。因為i1與i2巨細持平方向相反，所以它們發生的磁場攪擾彼此抵消。這是一個很好的按捺磁場攪擾的辦法。一起它也是一個很好的抵抗磁場耦合攪擾的辦法。

（2）兩頭接地方法：因為屏蔽層上流過的電流是i2與地環電流iG的迭加，所以它不能徹底抵消信號電流所發生的磁場攪擾。因而，它按捺磁場耦合攪擾的才能也比單端接地方法差。單端接地方法與兩頭接地方法都有屏蔽電場耦合攪擾效果。

（3）屏蔽層懸浮：只要屏蔽電場耦合攪擾才能，而無按捺磁場耦合攪擾才能。
