一、操控電纜的概略

從操控中心連接到各體系傳遞信號或操控操作功用的電纜總稱操控電纜。操控電纜前期的功用比較簡單，包含：指示燈顯現、外表指示、繼電器和開關設備的操作、報警聯鎖體系等。近年來，因?yàn)槿蹼姾陀?jì)算機網絡的廣泛運用，對操控電纜的挑選和運用提出了新的功用和更高的要求。本文就近年來操控電纜的挑選和運用中呈現的一些新問題，加以研討，供研討參閱。

二、操控電纜的首要系列種類

當今操控電纜的主產品為：聚氯乙烯絕緣操控電纜、天然-丁苯橡皮絕緣操控電纜和聚乙烯絕緣操控電纜三大系列。此外還有交聯聚乙烯絕緣和乙丙橡皮絕緣的產品。早年曾出產的油浸紙絕緣鉛包操控電纜現已篩選。

制電纜的額外電壓用U0/U表明。我國1998年頒布的國家標準對塑料絕緣操控電纜的額外電壓規則為450/750V，國外已有德國等提出將600/1000V的產品，作為操控電纜的慣例產品系列。目前我國也能出產600/1000V的塑料絕緣操控電纜。橡皮絕緣操控電纜的額外電壓則規則為300/500V。操控電纜的線芯為銅芯，標稱截面2.5mm2及以下，2~61芯;4~6mm2,2~14芯;10mm2，2~10芯。操控電纜的作業溫度：橡皮絕緣為65℃，聚氯乙烯絕緣為70℃和105℃兩個等級。計算機體系的運用的操控電纜一般選用聚氯乙烯、聚乙烯、交聯聚乙烯以及氟塑料絕緣的產品。

三、確保操控電纜正常作業，避免攪擾的辦法

為確保操控電纜在發作絕緣擊穿、機械損害或著火時，削減涉及的規模，國家標GB50217-91《電力工程電纜設計規范》規則：兩層化維護的電流、電壓以及直流電源和跳閘操控回路等需求增強可靠性的兩套體系，應選用各自獨立的操控電纜。

操控電纜投入運轉后，同一電纜的不同線芯之間，緊鄰平行敷設的電纜之間都存在電氣攪擾的問題，引起電氣攪擾的首要原因有：(1)因?yàn)橥馐╇妷涸诰€芯間電容耦合的作用下發作的靜電攪擾;(2)因?yàn)橥婋娏靼l(fā)作的電磁感應攪擾。總的來講，當附近存在高電壓、大電流攪擾源時，電氣攪擾更嚴峻，因?yàn)橥浑娎|的線芯之間的間隔較小，其攪擾程度也遠大于平行敷設的緊鄰電纜。

例如某超高壓變電所分相操作斷路器的操控回路，三相合用一根電纜，曾發作過這樣事端，由分相操作的脈沖使其它相的晶閘管觸發，誤導致三相聯動，今后改用別離獨立的電纜，就未再發作誤動事端。又如某電廠的計算機監測體系，因?yàn)閷⒛M量低電平的信號線與變送器的電源線合用一根四芯電纜，曾引起在信號線發作70V的攪擾電壓，這對以毫伏計的低電平信號回路，顯然會影響正常作業。

避免或減輕電氣攪擾的辦法，首要有以下三個方面。

1、操控電纜的一個備用芯接地

實踐證明，操控電纜中一個備用芯接地時，攪擾電壓的幅值可下降到25%~50%，且施行簡潔，而對電纜的造價添加甚微。

2、對電氣攪擾時會發作嚴峻后果的電路，不合用一根操控電纜。

其間包含：

(1)弱電信號操控回路與強電信號操控回路;

(2)低電平信號與高電平信號的回路;

(3)溝通斷路器分相操作的各相弱電操控回路，都不該運用同一根操控電纜。但對弱電回路的每一對往復導線如分歸于不是同一根的操控電纜，在敷設時有或許構成環狀安置，在附近電源的電磁線交鏈下會感生電勢，其數值或許對弱電回路低電平的參數攪擾影響較大，因而對往復導線仍應合用一根操控電纜為宜。

3、金屬屏蔽與屏蔽層接地

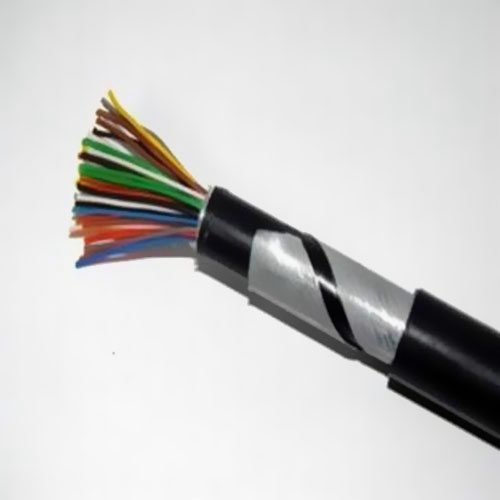

金屬屏蔽是削弱和避免電氣攪擾的重要辦法，包含對線芯的總屏蔽、分屏蔽和雙層式總屏蔽等。操控電纜金屬屏蔽型式的挑選，應按或許發作的電氣攪擾影響的強弱，計入歸納按捺攪擾的辦法，以滿意下降攪擾和過電壓的要求。對防攪擾作用的要求越高，則相應的出資也越大，當選用鋼帶鎧裝、鋼絲織造總屏蔽時，電纜的價格約添加10%~20%。
